Autoterm complete set Air 2D 2kW 24V met bedieningspaneel Mini Control Panel en montageplaat 40 mm

Een bouwpakket voor het inbouwen van de verwarming in de meeste campers en recreatievoertuigen. Naast de basiscomponenten voor het inbouwen van de verwarming bevat het pakket ook extra onderdelen die de installatie op moeilijke plekken vergemakkelijken. De brandstofpomp is zeer stil, wat belangrijk is voor het comfort van de reizigers.

• Bedrijfsspanning: 24 V
• Verwarmingsvermogen: 0,8 kW (min), 2 kW (max)
• Luchtdebiet: 34 m³/u (min), 86 m³/u (max) -Brandstofverbruik: 0,5 kW (min), 2 kW (max) -Brandstofverbruik: 0,5 kW (min), 2 kW (max)
• Brandstofverbruik: 0,10 l/u (min), 0,24 l/u (max)
• Stroomverbruik: 10 W (min), 29 W (max) -Stroomverbruik.
• Warmeluchtkanaalsysteem: 60 mm diameter, 2 m lengte

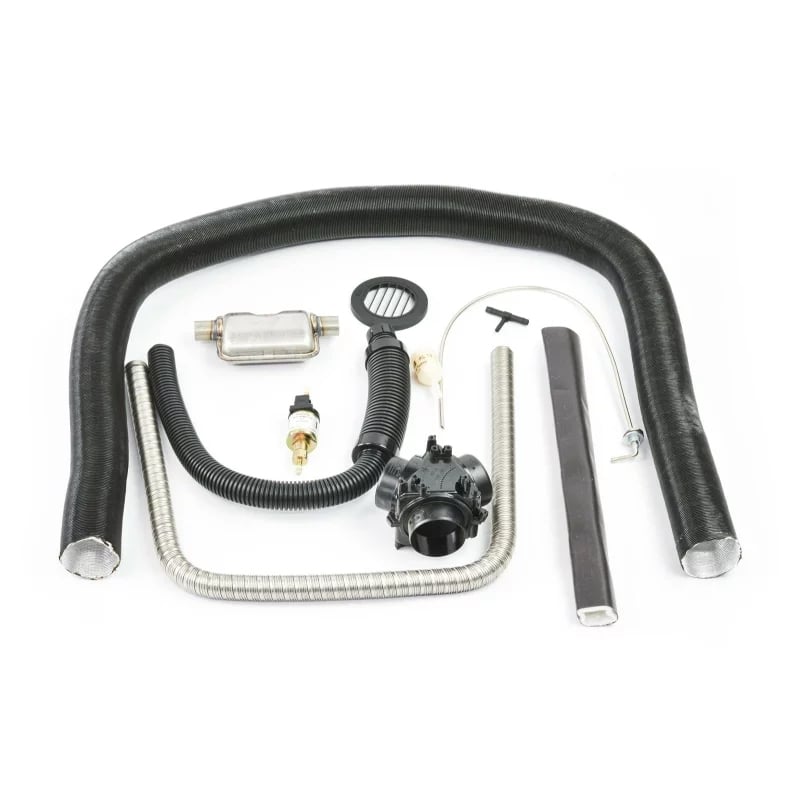

• Complete verwarmingsinstallatieset inbegrepen:
• Autoterm "Extra Quiet" brandstofpomp
• Uitlaatdemper (17 x 9 x 5 cm)
• Rubberen handgreep voor doseerpomp

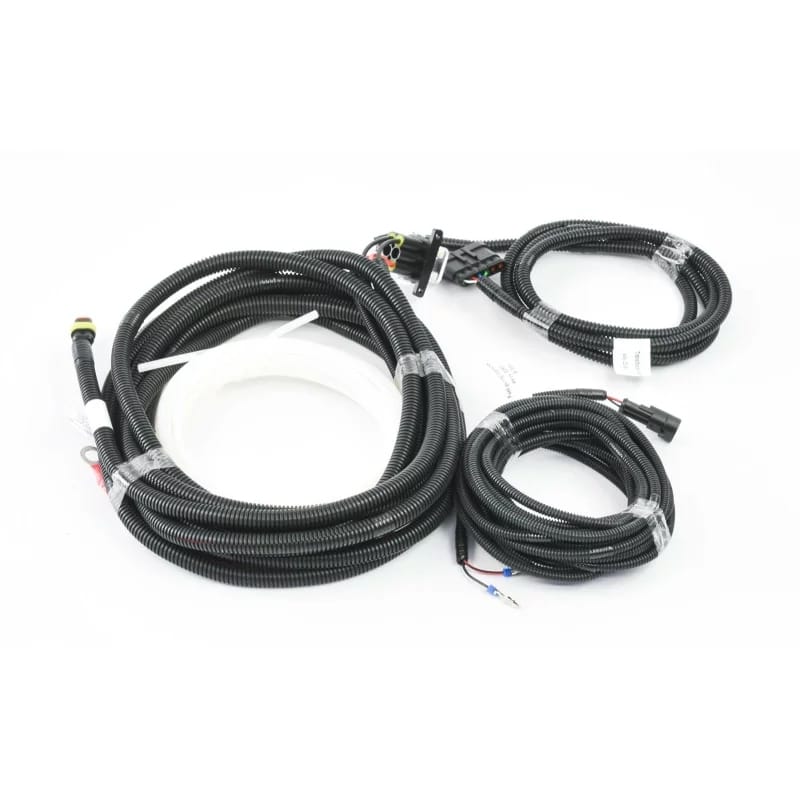

• Kabelboom doseerpomp
• Kabelboom verwarmingstoestel
• Aanzuigluchtkanaal met geïntegreerde demper
• Warmtebeschermingskanaal
• Uitlaatpijpeinde + klem
• Tankinlaatpijp
• 5,5 m brandstofleiding
• Aansluitstuk voor brandstofleiding
• Uitlaatpijp van gegolfd plaatstaal 1 m
• Schroeven, moeren, klemmen, krimpkousen
• Kabelbinders
• 60 mm x 2 m warmeluchtslang
• Y-vormig verbindingsstuk zonder regelklep x 1
• T-vormig brandstofleidingverbindingsstuk x 1
• FI 60 mm luchtuithuis met rooster x 1
• MAHLE KL 130 F brandstoffilter x 1
• 2kW Autoterm AIR 2D-24V luchtstandverwarming x 1
• Montageplaat voor Autoterm AIR 2D (40 mm)
• Mini Control Panel – digitaal bedieningspaneel voor 12V/24V Autoterm standverwarmingen

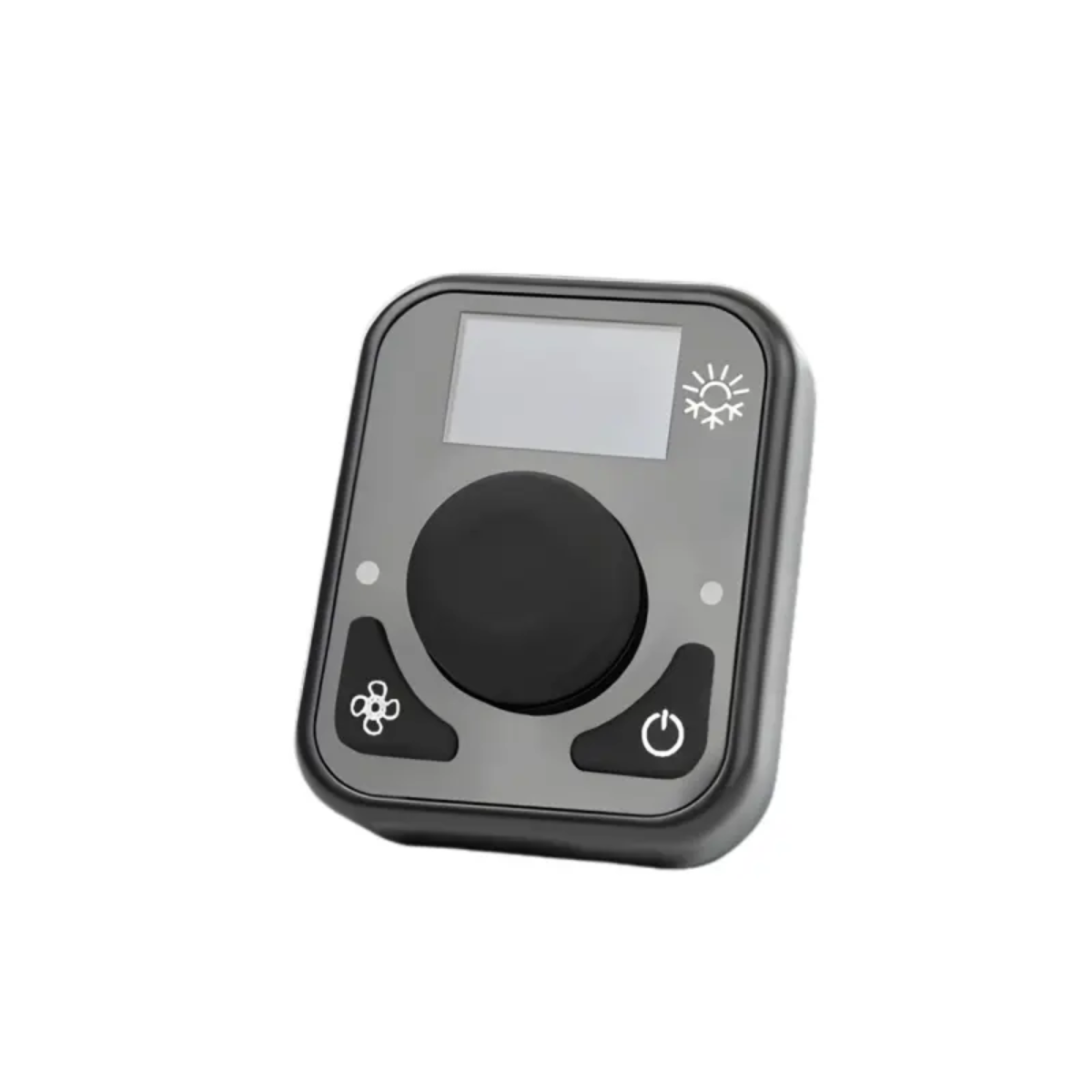

Bedieningsdeel: Mini Control Panel – digitaal bedieningspaneel voor 12V/24V Autoterm standverwarmingen

Het Mini Control Panel is een compact bedieningspaneel voor AUTOTERM Air- en AUTOTERM Flow-verwarmingstoestellen. Het is ontworpen met focus op eenvoudige bediening en maximale functionaliteit en is ideaal voor campers, bestelwagens, boten en speciale voertuigen. Het paneel heeft een draaiknop, een goed afleesbaar display en intuïtieve knoppen die een snelle en comfortabele instelling van de bedrijfsmodi mogelijk maken.

Montageplaat

Een montageplaat van roestvrij staal met afmetingen 150 x 134,2 x 40 mm vergemakkelijkt de inbouw van de Autoterm Air 2D verwarming in de voertuigvloer. Met een wanddiepte van 40 mm kunnen de uitlaat, de luchtaanzuiging en de brandstofpomp onder de voertuigvloer worden verborgen.

T-stuk voor brandstoftoevoer

T-stuk van kunststof met afmetingen (8 x 8 x 5,3 mm). Met dit T-stuk kan de brandstofstroom worden vertakt, zodat indien nodig een gelijkmatige verdeling van de brandstof in het hele systeem kan worden gegarandeerd. Het verwarmingspakket bevat ook een leiding voor het aftappen van diesel uit de voertuigtank, zodat de brandstof direct uit de tank kan worden gehaald.

T-stuk voor de hete luchtleiding

Een T-stuk zonder regelklep met een diameter van 3 x 60 mm is belangrijk voor een efficiënte en veilige warmteverdeling in de ruimte. Het belangrijkste voordeel is dat de lucht vrij door alle drie de kanalen kan stromen.

Luchtuitlaat

Het uitblaasrooster met een diameter van FI 60 mm is het element waarmee de lucht in de ruimte wordt afgegeven. De hoek van de lamellen van het rooster is 30 graden.

Warmeluchtkanaal

Het pakket bevat een warmeluchtkanaal met een diameter van 60 mm en een lengte van 2 m.

Brandstoffilter

Zorgt ervoor dat de voor verwarming gebruikte brandstof altijd schoon is. Als u diesel uit niet-Europese landen of voertuigen met verroeste tanks gebruikt, is deze oplossing een essentiële bescherming voor de brandstofpomp. Het is erg belangrijk dat het filter licht schuin en niet horizontaal wordt gemonteerd, zodat de pomp de brandstof altijd van de vulzijde van het filter aanzuigt!

Het Autoterm Air 2D-verwarmingsmontageset is geschikt voor de meeste campers en ook voor grotere recreatievoertuigen met een volume tot ongeveer 16 kubieke meter, op voorwaarde dat dit volume geen meubels bevat. Het idee achter deze set is het continu gebruiken van de verwarming, wat betekent dat u deze niet hoeft uit te schakelen, maar op laag vermogen aan kunt laten staan.
